A11 : Sondes & Electrodes de Niveau Conductif

Doit être associé à un relais Type DR5 ou R7H

pour détection de niveau par principe conductif

1 à 5 tige(s) rigide(s) pour longueur(s) < 2 m

1 à 5 câble(s) pour longueurs > 2 m

Electrode simple à tige ou à câble

Le choix de votre sonde dépend des particularités de l'installation : température, Pression, Type de fixation, etc...

Les sondes à tiges rigides peuvent être montées verticalement ou horizontalement.

La longueur des Electrodes est à prévoir à la commande, mais elle peut être ajustée sur site, à l'aide d'une simple scie à métaux. Elle doit être égale à la distance entre le point de fixation et le niveau à contrôler.

Pour toute demande particulière, nous restons à votre entière disposition.

Description

UTILISATION & PRESENTATION

La Détection par conductivité apporte une solution simple et économique pour la détection de niveaux pour les produits conducteurs de l’électricité, même si leur conductivité est faible.

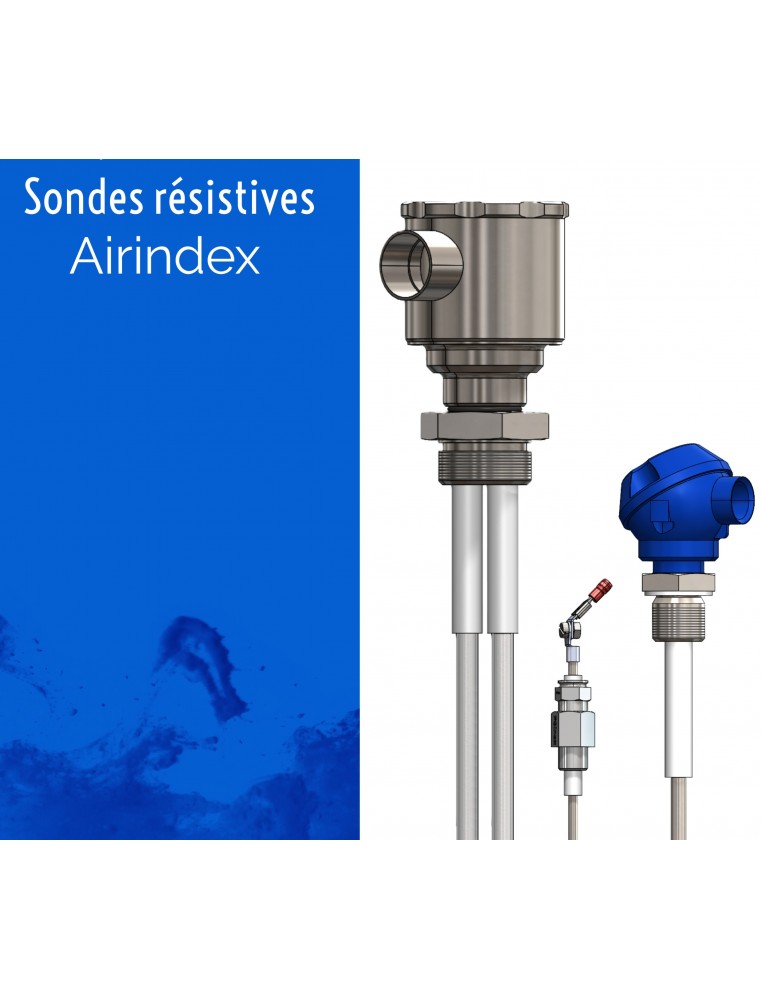

La Sonde adaptée à votre installation (T°, pression, fixation, longueur, etc.) se compose de :

Une tête de raccordement électrique,

Une fixation process : Bride, Raccord Fileté, Raccord Clamp,

Une ou plusieurs électrodes, rigides ou à câbles.

Les sondes peuvent employées avec les « détecteurs électroniques » présentés sur la page « Détecteur de niveau conductif ».

APPLICATIONS CLASSIQUES

Sécurité de niveau haut, Protection des pompes contre la marche à vide, Régulation entre un point minimum et un point maximum.

Différentes combinaisons d’électrodes permettent de nombreuses applications :

· Détection d'un ou plusieurs niveaux dans un réservoir,

· Régulation entre deux niveaux dans un réservoir, etc.

CARACTERISTIQUES

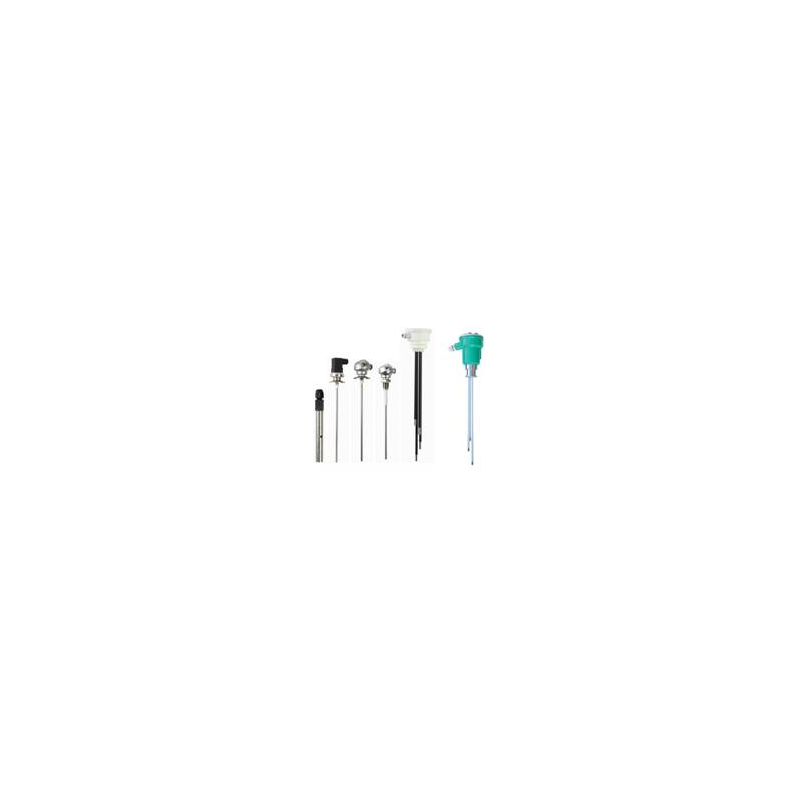

Sondes et Electrodes Conductives : elles sont détaillées dans les notices spécifiques à chaque appareil.

Code notice	Désignation	Fixation	Tiges
A11	Sonde Multi-Electrodes	Raccord G1" ou G2"	Rigide(s) ou à Câble(s)
RL6 Nouveauté	Sonde Multi-Electrodes	Raccord PVC/INOX et CLAMP/SMS	Rigide Isolée PVC ou PTFE
SR01	Sonde Multi-Electrodes	Bride PVC	Tige(s) Rigide(s)
A11AL	Sonde Simple	Raccord Clamp
A11FK	Electrode TRIPLE	Raccord G1/2, en PVC	Tiges Nues
A11FO	Electrode Simple	Câbles - pour Puits ou Forages
A11FV	Electrode Simple	Raccord G1/4 en PTFE (A11FV) ou R1/4 en Inox (A11FVX)
A11R/T	Electrode Simple	Raccord G1/2 (A11RL) ou raccord G3/8 (A11TL)
A11W/Y	Sonde Simple	Raccord G1/2 en Inox	Tige Rigide (A11W) ou Câble (A11Y)
