Détection de niveaux haut et bas
Contrôle de vidange ou remplissage
Niveaux réglables de 60 à 1500 mm
Contact inverseur - PdC 5A
Solution robuste & économique

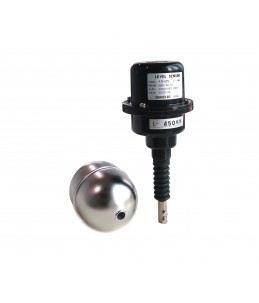

Le modèle FS est un interrupteur à flotteur conçu pour les réservoirs ouverts ou à panneau ouvert. Le FS peut être installé par cloison, par vissage ou par bride.
Ce capteur est conçu pour être utilisé dans les chaudières, les équipements de refroidissement magnétiques, les systèmes d'irrigation, etc. Le modèle FS est une solution économique pour le contrôle de la vidange et du remplissage.
Le microrupteur s'ouvre ou se ferme en utilisant la masse et la flottabilité du flotteur. Les deux bagues (Stopper), qui déterminent la plage de contrôle, sont réglables par l'utilisateur. La plage de contrôle est réglable de 60 à 1500 mm.

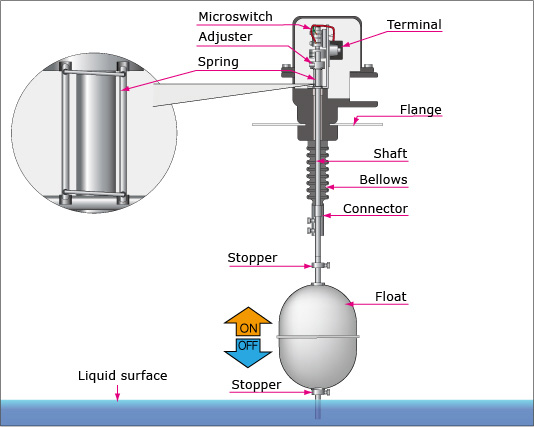

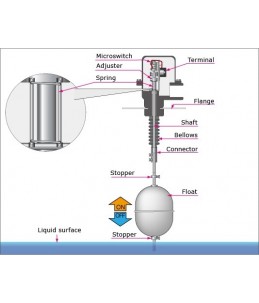

Le schéma présente la situation où le niveau de liquide est en dessous du flotteur. La tige est tiré par le flotteur et se trouve dans sa position la plus basse, et le microrupteur est en position d'arrêt.
Lorsque le niveau de liquide monte, et que le flotteur quitte la bague, la tige ne bouge pas pendant un certain temps. Lorsque le niveau de liquide augmente encore, le flotteur pousse le bague supérieure, en raison de la flottabilité, et soulève la tige, ce qui active le micro-interrupteur.
Le microrupteur reste activé jusqu'à ce que le niveau baisse et que le flotteur s'appuie sur la butée inférieure. Le microrupteur permet cette grande hystérésis. Le ressort soutient la tige et ajuste également l'écart de fonctionnement du micro-interrupteur.
Code Article | Soufflet | Longueur Tige |
FS-2S-N-000 | Neoprene | Livré sans Tige |
FS-2S-N-500 | Neoprene | 500 mm |
FS-2S-N-1000 | Neoprene | 1000 mm |
FS-2S-N-1500 | Neoprene | 1500 mm |
